Sistemas CO2

Sistema de CO2 de Alta Presión

Características

1. Almacenamiento:
   • El CO2 se almacena en cilindros de acero a alta presión, típicamente alrededor de 850 psi (aproximadamente 58,6 bar) a 70°F (21°C).

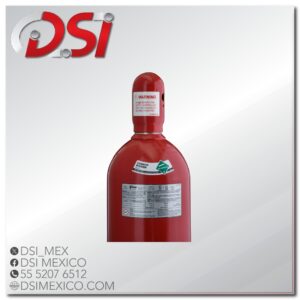

2. Cilindros:
   • Los cilindros son de menor tamaño en comparación con los sistemas de baja presión y pueden ser transportables y ubicados cerca del área protegida.
3. Normativa:
   • Regido por la NFPA 12, que establece los requisitos para el diseño, instalación, mantenimiento y pruebas de sistemas de CO2.

Funcionamiento

1. Detección y Activación:
   • Detectores de humo, calor o llamas activan el sistema automáticamente. También puede ser activado manualmente.
2. Distribución:
   • Al activarse, las válvulas de los cilindros se abren y el CO2 se libera a través de una red de tuberías y boquillas para inundar el área protegida.
3. Extinción:
   • El CO2 reduce la concentración de oxígeno y enfría el área, sofocando el incendio rápidamente.

Aplicaciones

• Centros de datos: Protección de equipos electrónicos sensibles.
• Salas de control: Protección de equipos operativos cruciales.
• Industria eléctrica: Protección de transformadores y generadores.

Sistema de CO2 de Baja Presión

Características

1. Almacenamiento:
   • El CO2 se almacena en grandes tanques a baja presión, generalmente a alrededor de 300 psi (aproximadamente 20,7 bar) y mantenido a una temperatura de -18°F (-28°C) para mantener el CO2 en estado líquido.
2. Tanques:
   • Los tanques son mucho más grandes que los cilindros de alta presión y están equipados con sistemas de refrigeración para mantener la temperatura baja.
3. Normativa:
   • También regulado por la NFPA 12, asegurando que estos sistemas cumplan con los estándares de seguridad y eficiencia.

Funcionamiento

1. Detección y Activación:
   • Similar a los sistemas de alta presión, con detectores automáticos o activación manual.
2. Distribución:
   • Al activarse, el CO2 se bombea desde el tanque a través de tuberías hasta las boquillas de descarga en el área protegida.
3. Extinción:
   • El CO2 inunda el área, reduciendo el oxígeno y enfriando el entorno para sofocar el fuego.

Aplicaciones

• Grandes instalaciones industriales: Plantas de fabricación, almacenes.
• Generadores y turbinas: Protección de grandes equipos en plantas de energía.
• Tanques de almacenamiento: Protección de líquidos inflamables en grandes tanques de almacenamiento.

Comparación entre Alta Presión y Baja Presión

Ventajas de Alta Presión

• Portabilidad: Los cilindros son más fáciles de mover y reemplazar.
• Instalación Rápida: Menos infraestructura requerida para el almacenamiento.
• Menor Espacio Inicial: Requiere menos espacio para instalaciones pequeñas.

Desventajas de Alta Presión

• Capacidad Limitada: Menos CO2 almacenado en cada cilindro.
• Más Cilindros para Grandes Áreas: Necesita más espacio para múltiples cilindros en instalaciones grandes.

Ventajas de Baja Presión

• Capacidad Grande: Ideal para aplicaciones que requieren grandes volúmenes de CO2.
• Eficiencia: Más económico para aplicaciones a gran escala debido al menor costo por unidad de CO2 almacenado.
• Menor Frecuencia de Reposición: Menos necesidad de reemplazar cilindros.

Desventajas de Baja Presión

• Instalación Compleja: Requiere más infraestructura, incluyendo sistemas de refrigeración.
• Espacio y Ubicación: Tanques grandes y pesados que deben ubicarse en una sala dedicada.
• Costo Inicial Mayor: Mayor inversión inicial para la infraestructura de almacenamiento y refrigeración.

Normativa y Cumplimiento

• NFPA 12: Esta norma establece los requisitos mínimos para el diseño, instalación, mantenimiento y pruebas de sistemas de extinción de incendios de CO2, tanto de alta como de baja presión. Asegura que los sistemas sean seguros, efectivos y confiables.

En Resumen

Los sistemas de CO2 contra incendio, ya sean de alta o baja presión, son efectivos para extinguir incendios en diversas aplicaciones industriales y comerciales. La elección entre un sistema de alta presión o baja presión depende de factores como el tamaño del área a proteger, la cantidad de CO2 requerida, la facilidad de instalación y los costos iniciales y operativos. Ambos tipos están diseñados para cumplir con los estrictos requisitos de la NFPA 12, garantizando su seguridad y eficacia.
